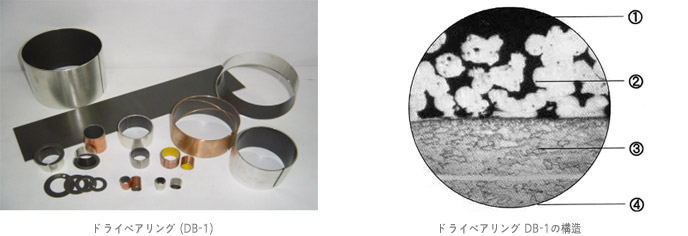

• Steel Backing部に青銅粉末を多孔質で焼結した後、その表面にPTFEと鉛の混合物を塗布して、合成処理した複層素材で
  形成された 自己潤滑(無給油)ベアリング製品です。

• KDB DB-1 Click(1)KDB DB-1 Click(2)

• PTFEは現在使われているすべての合成樹脂の中で耐熱性が最も良く、また製品の使用限界温度レンジが広い。
• 多孔質青銅層はPTFEと鉛の混合物で充たされてあり、上部層の剥離を抑制する。
• 背面鉄板部は機械的強度を増加させて熱膨張によるサイズの変化を防止する。
• 石メッキは腐蝕を防止する。
• 摩擦係数が低く、無給油で使用できる。(μ0.04-0.08)
• 高荷重および耐衝撃荷重が優れている。
• 耐摩耗性に優れている。
• 厚さが薄くて軽くコンパクトな設計が可能。
• オイル給油時、比較的高速運転でも使用できる。
• 静・動摩擦係数がほぼ等しいため、低速でもStick-Slip現象が発生しない
• 作動できる温度レンジの広さ(-195 ～ +270℃)
• 価格が比較的に安い。
• 多様な標準品が生産されるので納期がはやく、適用に便利。(内径:φ3 ～φ300)

運搬機械

自動車：懸架装置、ステアリング、ブレーキ装置、トランスミッション、クラッチ、その他

鉄道車両：推進力アブソーバー、自動ドア、その他

造船：調向装置リンク、ハッチカバー、プーリー、その他

航空産業：制御装置、リンク、緩衝装置、駆動装置、バルブ、ウィンチ、その他

その他：コンベア、自動車組み立て設備、塗装ライン、スキーリフト、ウィンチ、多段階駐車設備、舞台装置など

電気、電子機器

記録装置(フィーダ駆動システム)、コピー機、コンピュータMTユニット、VCR、キャプスタンベアリング、映写機、
ズームレンズ駆動部、衛星アンテナ、流量計、自動整列機、ソレノイド、スイッチ回転型乾燥器、洗濯プレス、
ドア用キャスター、電気攪拌機、洗濯機、巻き線機、リミットスイッチ

油圧機器

ロータリーエクチュエイター、ギアーポンプ、油圧シリンダー、油圧ポンプ(バルブ機構)、急騰ポンプ、窒素ポンプ、
ガスメーター、その他

印刷、食品機械

オフセット印刷機、グラビア印刷機、乗車券自動発売機、製本機、バインダー、ビン入機、ビン洗浄機、自動バック
製造機、タバコ機械、肉切り機、脱皮機、攪拌機、醗酵機

繊維機械

撚糸機、ボビン、ニット機、ジェットリューム、シートローラ、ワインダー機、サイジング機、織組み機、その他

Technical Data

pv value	permissible with dry running	pv = 1.8 N/㎟.㎧        (continuous operation) pv = 3.6 N/㎟.㎧        (short-term operation)
Load carrying capacity	permissible static contact pressure	p = 250 N/㎟
Sliding velocity	up to	v = 2 ㎧
Temperature range		-200 to +280 ℃
Coefficient of thermal expansion	Steel backing	α st = 12 . 10-6 K-1
	Bronze backing	α Bz = 17 . 10-6 K-1
Thermal conductivity		λ > 42 W(m.K)-1
Electrical resistance		R = 1 to 10 Ω/㎠

Coefficient of friction at room temp.

Bearing contact pressure p N/㎟	Sliding velocity v ㎧	Coefficient of friction μ
250 top 140	up o 0.001	0.03
140 to 60	0.001 to 0.005	0.04 to 0.07
60 to 10	0.005 to 0.05	0.07 to 0.1
10 to 1	0.05 to 0.5	0.1 to 0.15
< 1	0.5 to 2	0.15 to 0.25
