제품소개
제품소개드라이 베어링

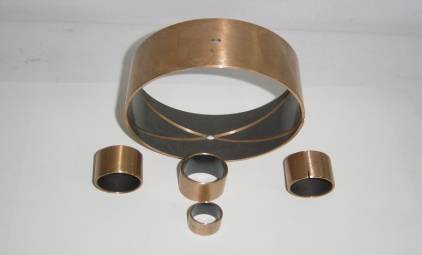

KDB DB- B (Bronze)

  • Steel backing을 Bronze plate로 하고 중간층에는 청동소결분말을 사용하였으며 수지층은 고온에 잘 견디는
    PTFE를 사용하여 내열성을 향상시킨 베어링입니다.

Technical Data
Max. Load Static 250 N/㎟
Very low speed 60 N/㎟
Rotating
oscillating		 140 N/㎟
Max. PV
dry
running		 Short-term
operation		 3.6 N/㎟ * ㎧
Continuous
operation		 1.8 N/㎟ * ㎧
Temp. limit -195 ℃ ~ +280 ℃
Technical Data
Friction coefficient 0.03 ~ 0.20
Max.
speed		 Dry running 2 ㎧
Hydrodynamic
operation		 > 2 ㎧
Thermal conductivity 70 W(m.K)-1
Coefficient of thermal
expansion		 17 * 10-5 * K -3

  • DB-B는 무급유 상태 고온에서도 안전성이 뛰어나며 장시간 사용에도 좋은 효과가 있습니다.

  • DB-B는 제철설비의 고로설비, 연속주조설비, 열간압연설비에 사용하며 시멘트 생산 설비인 그로우팅펌프와
    스크류 콘베어에서도 사용되고 있습니다.

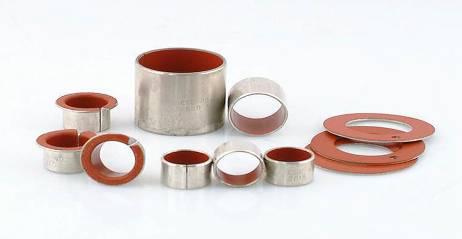

KDB DB-R(Reciprocating)

  • DB-R은 왕복운동에 적합하도록 개발된 DRY BEARING 입니다.
    구조는 DB-1 BEARING 과 비슷하나 습식윤활에 적합하도록 개발되었습니다.

Technical Data
Max. Load Static 250 N/㎟
Very low speed 140 N/㎟
Rotating
oscillating		 60 N/㎟
Max. PV
dry
running		 Short-term
operation		 3.6 N/㎟ * ㎧
Continuous
operation		 1.8 N/㎟ * ㎧
PV max. hydrodynamic 30 N/㎟ * ㎧
Technical Data
Temp. limit -195 ℃ ~ +280 ℃
Max.
speed		 Dry running 2 ㎧
Hydrodynamic
operation		 > 2 ㎧
Thermal conductivity 42 W(m.K)-1
Friction
coefficient		 Dry 0.08 ~ 0.20
Hydrodynamic 0.02 ~ 0.08
Coefficient of thermal
expansion		 11 * 10-5 * K -3

  • DB-R은 갑작스런 윤활유 공급이 없이도 마찰저항이 크지 않고 장시간 사용해도 깨끗한 윤활작용을 유지시켜줍니다.
  • 고압 고속 왕복운동의 마찰로 인하여 금속표면 접촉을 방지할 수 있습니다.

  • 충격완충기(SHOCK ABSORBER)-자동차, 오토바이, 유압 실린더, 유압 유닛등.

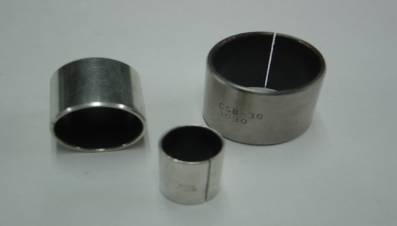

KDB DB-S(Stainless Steel)

  • Steel backing을 Stainless Steel(SUS 304) plate로 하고 중간층에는 내식 소결 분말을 사용하여 화학적 내식성을
    크게 향상시킨 내부식성 DRY BEARING입니다.

Technical Data
Max. Load Static 250 N/㎟
Very low speed 140 N/㎟
Rotating
oscillating		 60 N/㎟
Max. PV
dry
running		 Short-term
operation		 3.6 N/㎟ * ㎧
Continuous
operation		 1.8 N/㎟ * ㎧
PV max. hydrodynamic 30 N/㎟ * ㎧
Technical Data
Temp. limit -195 ℃ ~ +280 ℃
Max.
speed		 Dry running 2 ㎧
Hydrodynamic
operation		 > 2 ㎧
Thermal conductivity 42 W(m.K)-1
Coefficient of thermal
expansion		 15 * 10-5 * K -3
Friction
coefficient		 Dry 0.08 ~ 0.20
Hydrodynamic 0.02 ~ 0.08

  • DB-S는 내유성, 내산성, 내알칼리성, 내해수에 탁월한 효과를 발휘합니다. 윤활층의 수지층 (PTFE)에는 Pb성분을
    넣지않아 인체에 무해하여 식품기계에도 많이 사용합니다.

  • 식품 음료기계, 알칼리 유량계, 제약기계, 인쇄 염색기계, 화공기계, 해양 설비기계 등에 많이 사용됩니다.

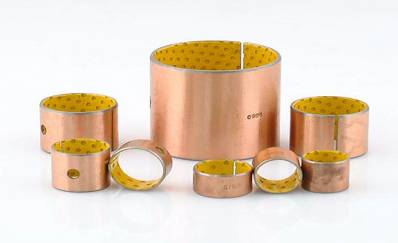

POM BEARING (KDB DB-2)

  • DB-2 Dry Bearing 은 예윤활베어링으로서 무급유 및 급유방식의 장점을 갖춘 베어링입니다.
  • 연속급유가 부적합한 곳에 최소의 윤활로 최대의 성능을 유지하며, 소량, 경량화 설계를 할 수 있습니다.
  • 적용분야는 Auto Steering joint, Machine Tools, Engineering machinery 등에 폭 넓게 사용됩니다.

Technical Data
Max. Load Static 250 N/㎟
Very low speed 140 N/㎟
Rotating
oscillating		 70 N/㎟
Max. PV 3 N/㎟ * ㎧
Coefficient of thermal
expansion		 11 * 10-5 * K -3
Technical Data
Temp. limit -40℃ ~ +130 ℃
Max.
speed		 Dry running 2 ㎧
Hydrodynamic
operation		 > 2 ㎧
Thermal conductivity 4 W(m.K)-1
Friction
coefficient		 0.05 ~ 0.20

  • 경계 윤활 재료이므로 윤활유가 부족한 경우에도 성능이 우수함.
  • 기계적 강도가 양호하므로 큰 동하중 및 정하중에서 견딜 수 있음.
  • 마찰 표면이 두껍고 단단하기 때문에 마모가 적은 이점이 있음.
  • 다른 플라스틱 재료보다 물을 흡수하지 않고 수분에서도 팽창하지 않음.
  • 유막 형성이 어려운 조건에서도 적합합. (진동운동, 고하중 및 저속, 정지 다발 운동등)
  • 다양한 표준품이 생산되므로 납기가 빠르고 적용이 편리함. (내경 φ10 ~φ300)
Outside tolerance of standard metric cylindrical bushes
Outside diameter Tolerance of outside diameter
D ≤ 10 +0.055
+0.025
10 < D ≤ 18 +0.065
+0.030
18 < D ≤ 30 +0.075
+0.035
30 < D ≤ 50 +0.085
+0.045
50< D ≤ 80 +0.100
+0.055
80< D ≤ 120 +0.120
+0.070
120< D ≤ 180 +0.170
+0.100
180< D ≤ 250 +0.210
+0.130
250< D ≤ 305 +0.260
+0.170
